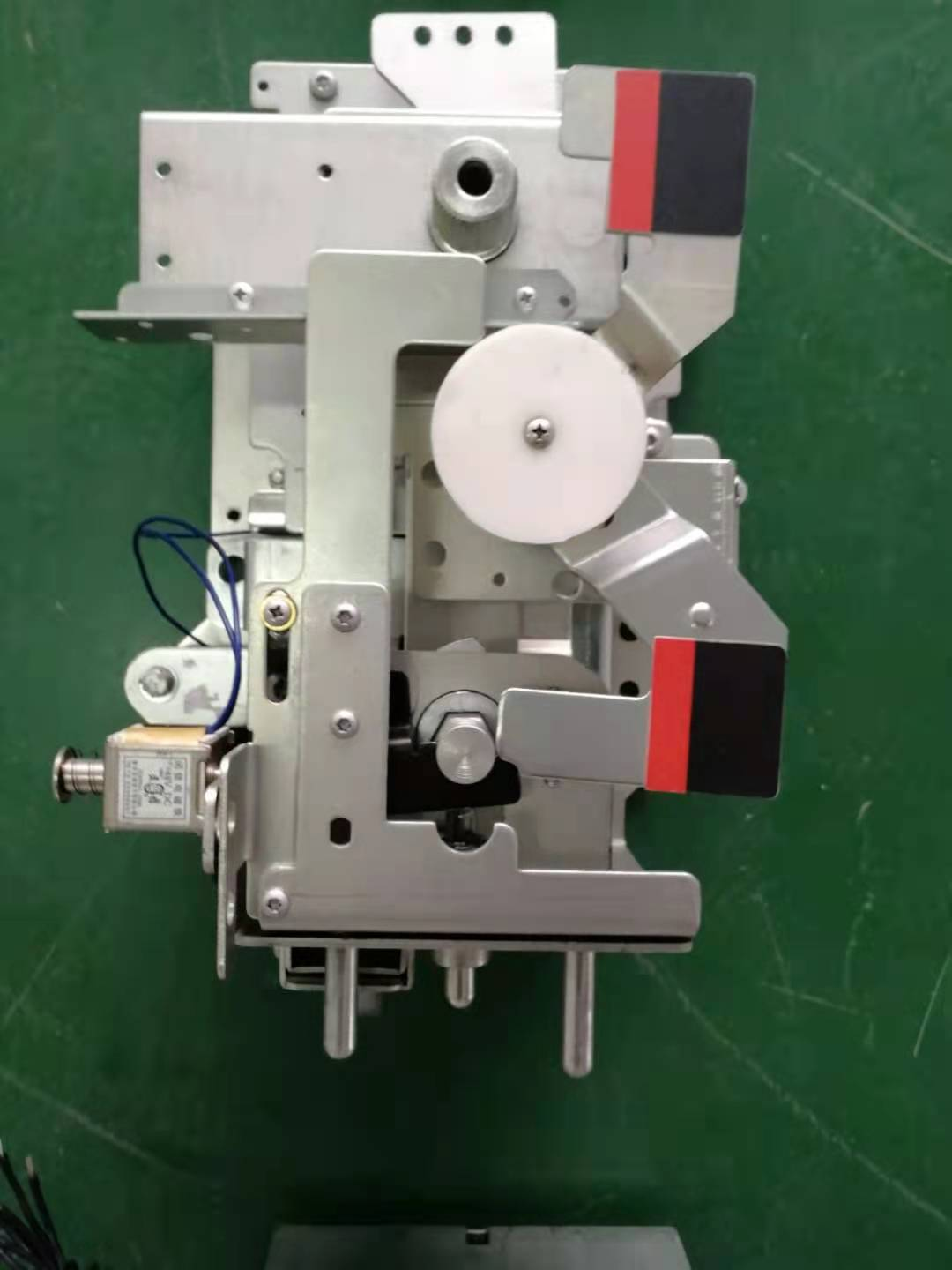

12kV SF6絕緣三工位負荷開關/隔離開關用彈簧操作機構

1.概述

YSJGF/G-12/630-20型操作機構是額定電壓12kV，頻率50Hz SF6絕緣環網柜三工位負荷開關/隔離開關的配套設備（簡稱操作機構）。該操作機構具有體積小、性能穩定、壽命長、安裝使用方便和適用性強等特點。

操作機構符合國家標準GB/T1985-2014  《高壓交流隔離開關和接地開關》、GB/T3804-2017《3.6kV~40.5kV高壓交流負荷開關》的相關要求。

2.引用標準

GB/T3906-2020《3.6～40.5kV交流金屬封閉開關設備和控制設備》的相關要求。

GB/T16927-2011《高電壓試驗技術 第1部分：一般定義及試驗要求》

DL/T404-2018    《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》

DL/T791-2001    《戶內交流充氣式開關柜選用導則》

國網、南網的訂貨規范

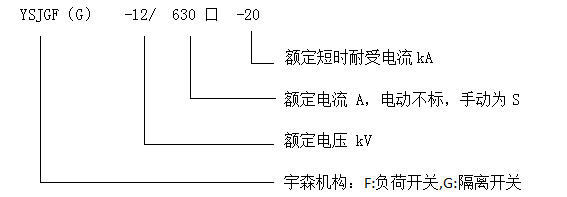

 3. 操作機構型號的組成及含義

4.使用環境條件

  a. 周圍空氣溫度不超過40℃，且在24h內測得的平均值不超過35℃。最低周圍空氣溫度-15℃。

b.  海拔不超過1000m。

  c. 周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸汽或鹽霧的污染。

d. 濕度

日平均值不大于95%；月平均值不大于90%。

          水蒸氣壓：日平均值不大于2.2kPa；月平均值不大于1.8kPa。

e.地震：地震烈度不超過8度。

注：超出以上正常的使用環境條件的要求，由用戶和本公司協商。

5 額定參數和聯鎖功能

5.1操作機構配三工位負荷開關（隔離開關）的技術參數及特性參數見表1

表1

5.2 聯鎖功能

操作機構用于負荷開關柜和真空斷路器柜都具有可靠的機械聯鎖以防止誤操作。

a)負荷開關柜，只有下門關閉、三工位負荷開關才能先從“接地”位置到“分閘”位置，然后再操作到“合閘”位置；只有當三工位負荷開關處于“分閘”位置，才能操作到“接地”位置。

b)真空斷路器柜，只有下門關閉、三工位隔離開關才能從“接地”位置到“分閘”位置然后再操作到“合閘”位置；只有當真空斷路器處于“分閘”位置，才能操作三工位隔離開關到“分閘”位置，然后再操作到“接地”位置。

6. 外形尺寸（單位：mm）

6.1機構：門鎖橫撥獨立結構

6.2機構：門鎖提拉互聯結構

7. 結構與零件名稱

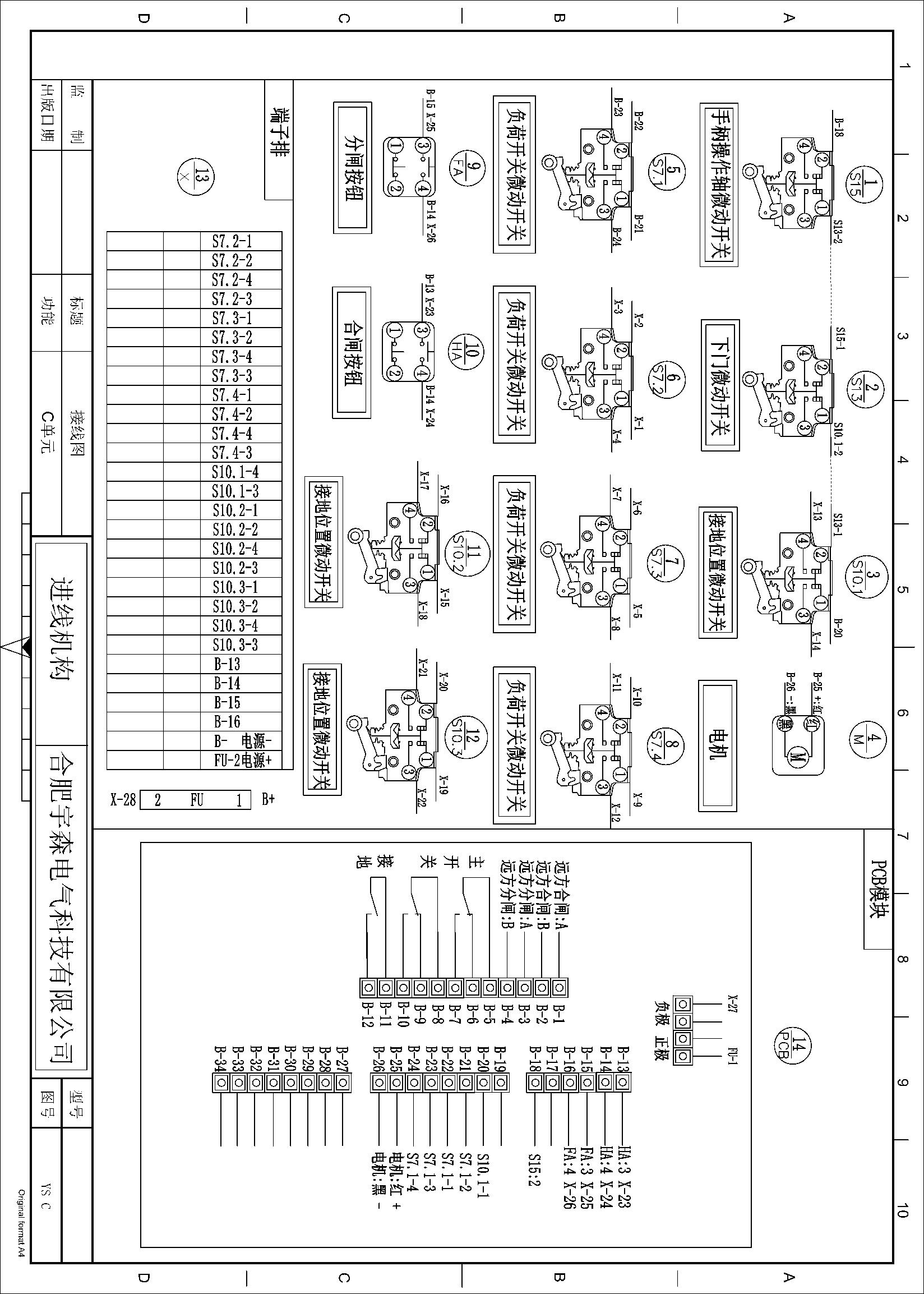

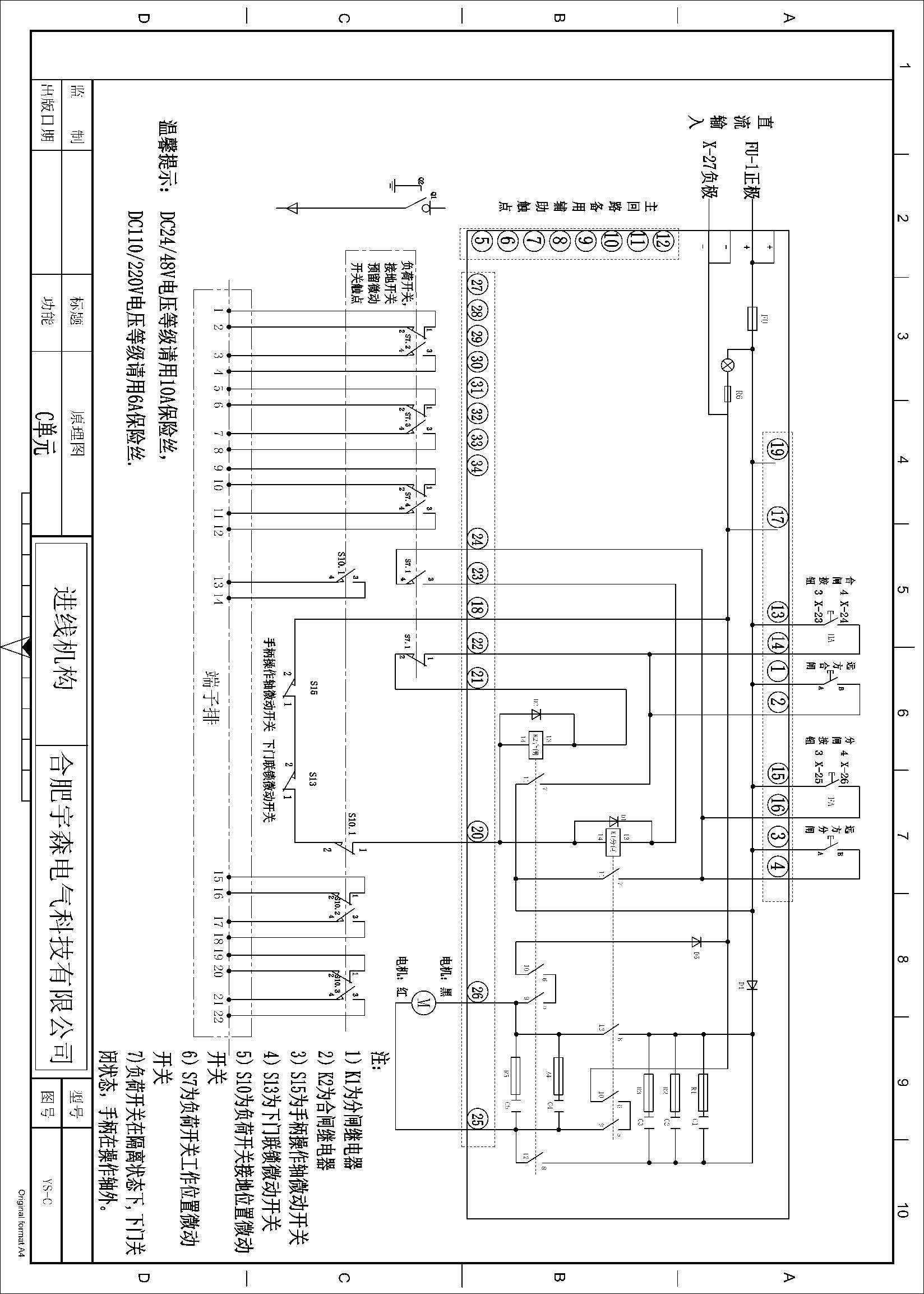

8.原理圖與接線圖
